自動節水灌溉

作者： 來源： 發布時間：2012/1/25 10:29:21

自動節水灌溉系統

系統簡介

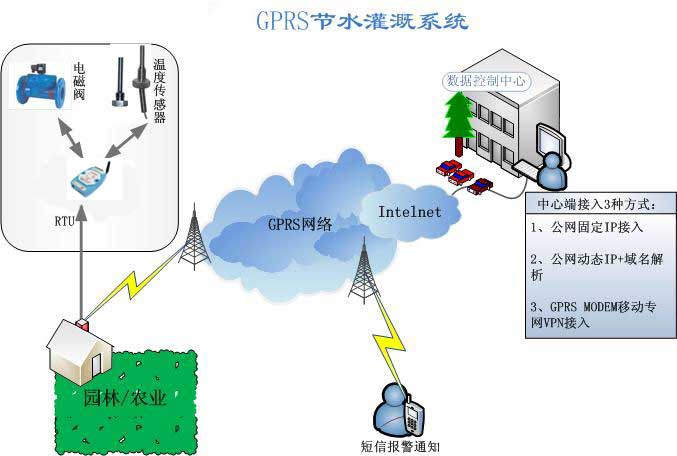

自動節水灌溉采用因地制宜的原則依據不同的地區，不同作物的不同需求，選擇不同的灌溉設施，并利用計算機、無線數據通訊、采集控制器、傳感器等先進技術對農田灌溉進行監控管理，保證適時適當?shù)臐M足作物生長所需要的分從而達到節水灌溉及節水灌溉在自動化的目的。系統架構方案給出了一個節水灌溉自動化的一個基本框架，它主要由中心主控系統、采集控制模塊、無線通信模塊、土壤水分傳感器、氣象觀測站、電磁閥等設備組成，體統可分為傳感器和電磁閥、采集控制、數據傳輸及控制中心四部分。

體統構造

1. 傳感器與電磁閥：是數據的采集者與系統自動化功能的執行者。傳感器是能感受規定的被測量并按照一定的規律轉換成可用輸出信號的器件或裝置，本系統主要包括測量土壤水分的土壤水分傳感器，測量養分的養分儀，測量氣象要素的雨量傳感器，空氣溫濕度傳感器、風速傳感器、風向傳感器等；電磁閥是本體統中自動化的執行設備，可與水泵、養分補充設備等相連。


2. 采集控制設備：是指掌握數據采集設備和執行設備工作的數據采集控制模塊，主要作用為：通過作物決策灌溉軟件的設置，掌握數據采集設備的運行狀態，根據作物決策灌溉軟件發出的指令，掌控執行電磁閥的開啟/關閉。
